لرزه گیر لاستیکی آما مدل T20

لرزه گیر لاستیکی آما مدل T20 یکی از پر کاربرد ترین محصولات لرزه گیر است. این لرزه گیر به خصوص در مواردی بسیار کاربرد دارد که سایزهای لوله بالاست.

لرزه گیرهای مدل T20 آمــا دارای فلنج ثابت بوده و اصطلاح با نام فیکس فلنج شناخته میشوند.

برخلاف لرزه گیرهای بلادری ، در ساخت این لرزه گیرها از ماهیچه فولادی استفاده میگردد.

پس از قالب گیری در اتوکلاو های بزرگ توسط دیگ بخارپخته میشوند.

لرزه گیرهای لاستیکی سایز بزرگ و فلنج ثابت آمــا با لایه های بافت بسیار محکم در چندین لایه ساخته و با جاگذاری رینگ های فولادی در بدنه آن تقویت میگردند.

بطوریکه براحتی پاسخ گوی فشار کاری و درجه حرارت طراحی شده می‌باشند.

این لرزه گیرها مطابق مشخصات جدول زیر بصورت استاندارد تولید میگردند

در صورت سفارش ؛ طول و نیز تعداد قوس آنها قابل افزایش و یا کاهش میباشد.

این لرزه گیرها درخطوط لوله تاسیسات صنعتی ، کارخانجات پتروشیمی، آب و فاضلاب؛ صنایع فولا و سیمان و غیره کاربرد دارد.

دامنه تحمل فشار و حرارت لرزه گیرهای لاستیکی مدلهای T20 توسط برچسب های حرارتی با دوام تعیین می گردد و پس از انجام آزمون های مربوطه بر روی این محصولات نصب می‌گردند.

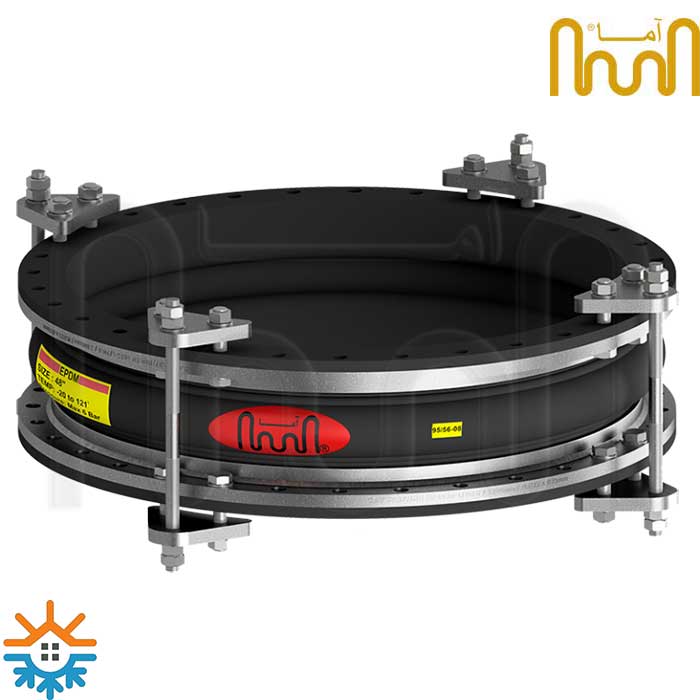

لرزه گیر لاستیکی آما مدل T20

قیمت فروش لرزه گیر لاستیکی آما مدل T20

لازم به توضیح است که این لرزه گیرها در هنگام نصب نیازی به واشربین فلنج ها برای آببندی ندارند.

هنگام استفاده لرزه گیر در فشار منفی ( خلاء) ؛ جهت جلوگیری از چروک خوردن و جمع شدگی بالشتک لرزه گیر، حتما از رینگ خلاء استفاده کنید.

لرزه گیر لاستیکی با قوس توپر

درصورت سفارش لرزه گیرهای لاستیکی با قوس تو پر نیز تولید می‌گردند

جابجایی با قوس توپر محوری آنها نسب به قوس معمولی ۵۰ درصد کمتر از مقادیرمندرج در جدول مربوطه میباشد.

سوراخکاری فلنج ها بر اساس استاندارد های رایج ایران یعنی DIN , ANSI , انجام می‌گیرد.

سایر استانداردها به صورت سفارشی تولید می گردند.

مشخصات و ویژگی لرزه گیره لاستیکی T20

دامنه تحمل فشار و حرارت لرزه گیرهای لاستیکی مدل‌های T20 توسط برچسب حرارتی با دوام تعیین گردیده و پس از انجام آزمون های مربوطه بر روی این محصولات نصب می‌گردند.

لازم به توضیح است که این لرزه گیرها در هنگام نصب نیازی به واشربین فلنج ها برای آببندی ندارند.

هنگام استفاده لرزه گیر در فشار منفی ( خلاء) جهت جلوگیری از چروک خوردن و جمع شدگی بالشتک لرزه گیر، حتما از رینگ خلاء استفاده کنید.

[/su_column]

[su_column size=”1/2″ center=”no” class=””]



ابعاد لرزه گیر لاستیکی مدل T20

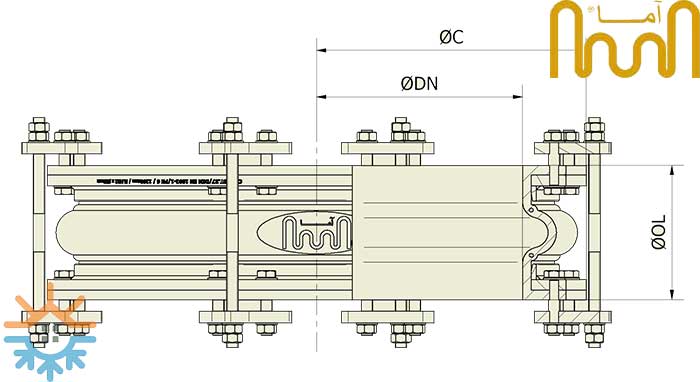

نقشه ابعادی لرزه گیر لاستیکی T20

نقشه ابعادی لرزه گیر لاستیکی T20 برای انتخاب و محاسبه ابعادی اجزای مورد نیاز

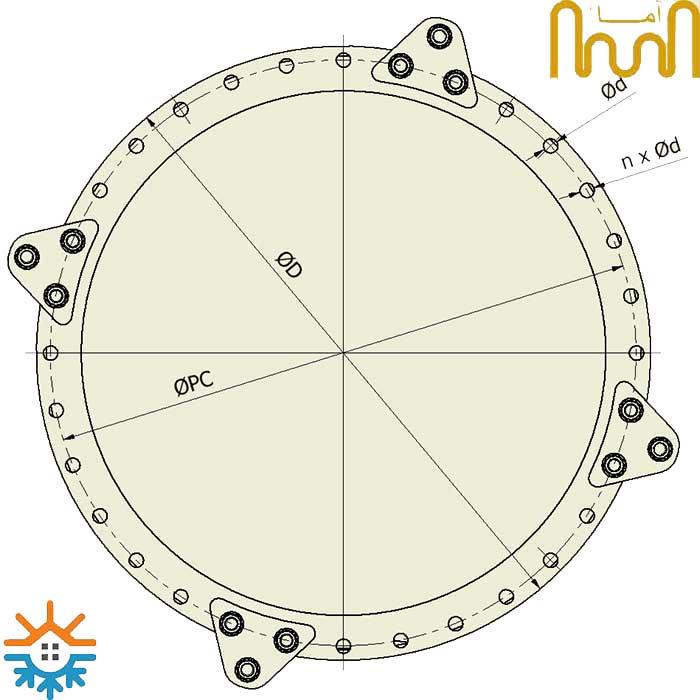

نقشه ابعاد فلنج لرزه گیر لاستیکی آما مدل T20

نقشه ابعاد فلنج لرزه گیر لاستیکی آما مدل T20

تمام لرزه گیرهای لاستیکی بالا رفتن درجه حرارت موجب کاهش ظرفیت مقادیر جابجایی شده و همچنین چرخه طول عمر لرزه گیر لاستیکی را کاهش میدهد.

این میزان تقریبا در زیر نشان داده شده است.

مقدارکاهش مجازمقادیرجابجایی نشان داده شده نسبت به درجه حرارت:

  • تا ۵۰ درجه سانتیگراد تقریبا ۱۰۰ درصد
  • تا ۷۰ درجه سانتیگراد تقریبا ۷۵ درصد
  • تا ۹۰ درجه سانتیگراد تقریبا ۶۰ درصد

تمامی ابعاد لرزه گیر های لاستیکی ذکر شده به میلمیتر می‌باشند.

مقادیر جابجایی مندرج تنها برای یک محور و در یک جهت میباشد مقادیر داده شده نسبت به ترکیب جابجایی ها و همزمانی آنها با یکدیگرکاهش می یابد.
