توضیحات

[su_row]

[su_column size=”1/2″ center=”no” class=””]

فشار کاری: از ۶ بار تا ۱۶ بار (PN6-PN16)
سایز موجود: از ۵۰ تا ۴۰۰ میلیمتر (DN50-DN400)
استاندارد طراحی شیر: DIN 3352- PART 3
استاندارد ابعاد فلنج های شیر: DIN EN 1092 – 2 DIN2501
استاندارد فلنج تا فلنج شیر کشویی: DIN EN 558-1 SERIES 14/15 استاندارد F4 و F5 از DIN 3202

در این شر برای آببندی بهتر از زبانی لاستیکی با هسته چدنی استفاده شده است.
بدنه و کلاهک از چدن داکتیل با استانداردهای EN-GJS-400-15 و EN-GJS-500-7 ساخته شده اند.
مهره ماردون مورد استفاده از برنج مخصوص ساخته شده است که تا سایز DN150 در فشار ۱۰ و ۱۶ بار دارای ابعاد و سوراخکاری یکسان هستند.

تمام قطعات چدنی توسط رنگ اپوکسی پودری آبی RAL5005 یا RAL5015 به روش الکترواستاتیک پوشش داده شده اند.

این محصول می تواند برای سیالاتی چون اب اشامیدنی، فاضلاب و روغن ، هوای فشرده یا گازهای خنثی استفاده شوند.
طبق گواهینامه DVGW-G260 از این شیر می توان تا دمای ۱۱۰ درجه سانتیگراد برای سیالات مذکور استفاده کرد.
برای استفاده تا دمای ۱۱۰ درجه سانتیگراد باید به صورت سفارشی شیر ساخته و تولید شود.

ضریب افت فشار در شیرهای کشویی زبانه لاستیکی میراب در حالتی که شیر کاملا باز است.

۳۰۰	۲۵۰	۲۰۰	۱۵۰	۱۲۵	۱۰۰	۸۰	۶۵	۵۰	DN
۰٫۰۹	۰٫۱	۰٫۱۲	۰٫۱۳	۰٫۱۵	۰٫۱۷	۰٫۱۸	۰٫۱۸۵	۰٫۱۹	K

شیر با چرخش ساعت گرد بسته و در خلاف جهت باز می شود. به علت وجود لاستیک با کوچکترین فشار آببند می شود.

شیر فلکه کشویی زبانه لاستیکی میراب

[/su_column]

[su_column size=”1/2″ center=”no” class=””]

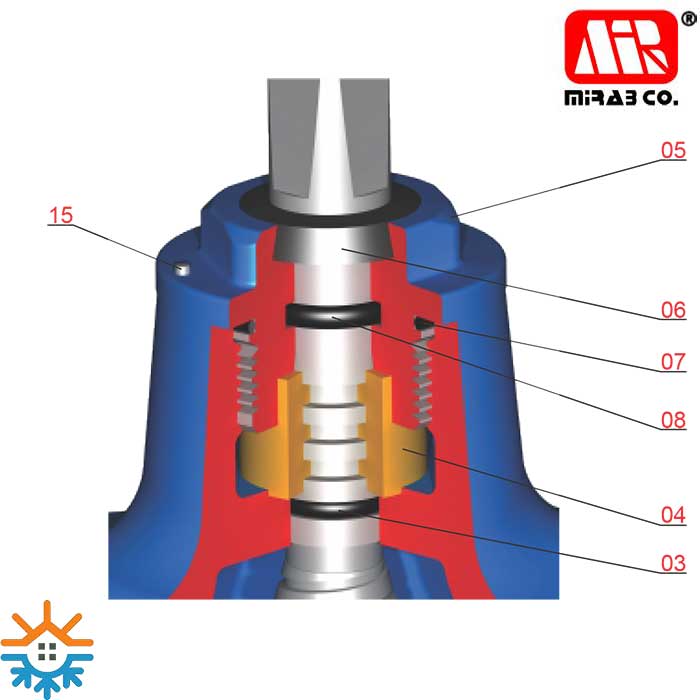

شماره قطعه	نام قطعه	جنس قطعه	۱	۲
۰۱	بدنه	EN 1563/EN-GJS-400-15
۰۲	ماردون	DIN EN 10088-3/1.4021	*
۰۳	اورینگ	NBR OR EPDM ON REQUEST	*	*
۰۴	بوش دو تکه	BRASS
۰۵	مهره شش گوش	EN 1563/ EN-GJS-400-15
۰۶	گردگیر	EPDM OR NBR ON REQUEST	*	*
۰۷	اورینگ	NBR OR EPDM ON REQUEST	*	*
۰۸	اورینگ	NBR OR EPDM ON REQUEST	*	*
۰۹	مهره ماردون	DIN EN 12163/2.0540	*
۱۰	زبانه چدنی با پوسته لاستیکی	EN 1563/EN-GJS-400-15 — EPDM OR NBR ON REQUEST	*	*
۱۱	راهنمای زبانه	POM	*
۱۲	کلاهک	EN 1563/EN-GJS-400-15 *
۱۳	واشر آببندی	EPDM OR NBR ON REQUEST	*	*
۱۴	پیچ آلن	DIN ISO 898-1 PROPRTY CLASS 8.8, ZINK PLATED
۱۵	پین کلاهک	۱٫۲۲۱۰	*	*
۱۶	فلکه	EN 1563/EN-GJS-400-15
۱۷	واشر تخت	DIN ISO 898-1 PROPRTY CLASS 8.8, ZINK PLATED
۱۸	پیچ سر شش گوش	DIN ISO 898-1 PROPRTY CLASS 8.8, ZINK PLATED

۱-قطعات یدکی پیشنهادی

۲-قطعات مستهلک شونده

*مطابق سفارش با جنس EN-GJS-500-7
