منبع دیافراگمی تحت فشار هاماک

توضیحات

[su_row]

[su_column size=”1/2″ center=”no” class=””]

منبع دیافراگمی تحت فشار هاماک

منبع دیافراگمی تحت فشار هاماک : منبع دیافراگمی وسیله ایست برای ایجاد تعادل در سیستم سیال .

این منبع می تواند به عنوان منبع انبساط نیز عمل کند لذا به آن منبع انبساط بسته نیز می گویند.

• یکی از مهمترین وظایف منبع دیافراگمی جلوگیری از ازدیاد خاموش و روشن شدن پمپ است.
• عدم ایجاد ضربه ناگهانی در مسیر پمپ باعث می شود که عمر پمپ زیاد شود.
• این کار همینطور از ایجاد صدای زیاد در اثر کارکرد پمپ جلوگیری می کند.
• یکی دیگر از کارهای این محصول جلوگیری از ایجاد ضربه یا همان ضربه قوچ به هنگام خاموش و روشن شدن پمپ است.

ویژگی های منبع دیافراگمی هاماک

• استفاده از دیافراگم ایتالیایی SEFA که مواد آن یکی از بهترین مواد مورد استفاده در جهان است.
• ترکیبات اولیه دیافراگم از پلیمر EPDM و کائوچو ساخته شده است که برای آب مورد استفادهبهداشتی و قابل شرب مشکلی ایجاد نمی کند.
• این محصول دارای ۱۸ ماه گارانتی است که خود نشانه مرغوبیت کالا است.
• طراحی بسیار زیبا و مهندسی شده برای عمر زیاد محصول و تحمل فشارهای نوسانی در طول کارکرد.
• رنگ بدنه به صورت الکترواستاتیک که علاوه بر زیبایی به آن عمر طولانی را می بخشد.
• اتصالات و فلنج های مورد استفاده آبکاری شده اند تا عمر آنها زیاد و در برابر زنگ زدگی مقاوم باشند.
• طراحی پایه بسار زیبا و شکیل بوده که در هر مکان ترازی قابل نصب است.
• بدنه به صورت کاملا اتوماتیک جوشکاری شده است لذا جوشکاری کمترین نقص ممکن را دارد.
• بدنه به صورت قالب گیری با روش کشش تهیه شده و به همین دلیل کمترین جوش ممکن در آن استفاده شده است.

مکانیسم کارکرد منبع دیافراگی

همانطور که در قسمت قبل گفته شد، منبع دیافراگمی می تواند برای ایجاد تعادل در سیستم برای ضربات ناشی از پمپ و یا منبع انبساط باز مورد استفاده قرار گیرد.

در اینجا به دو کاربرد اصلی منبع انبساط می پردازیم.

مکانیسم منبع دیافراگمی در پمپ

منبع دیافراگمی در سیتسم های بوستر پمپ و پمپ برای جلوگیری از ایجاد ضربه و نرم کار کردن پمپ به کار می روند .

این مکانیسم با نصب پمپ قبل و یا بعد از پمپ عمل می کند.

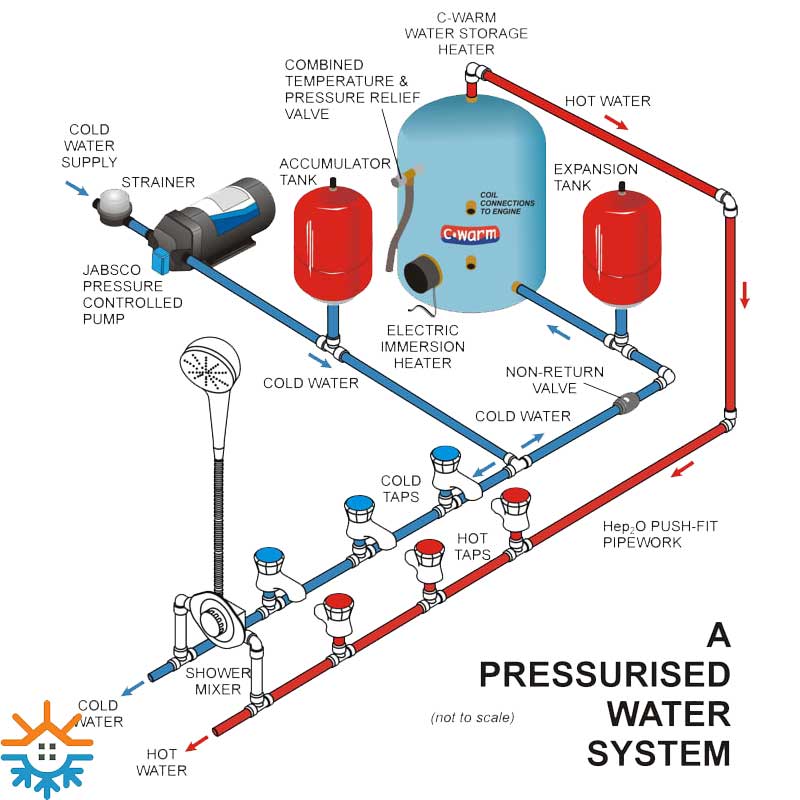

نصب منبع دیافراگمی بعد از پمپ

منبع دیافراگمی بعد از پمپ به صورت یک سه راهی نصب می گردد. یک مسیر برای ارسال به مصرف کننده و یک مسیر برای ارسال به منبع دیافراگمی .

این کار باعث می شود که پمپ هنگام روشن شدن قسمتی از فشار و جریان خود را به منبع دیافراگمی انتقال دهد.

در این فرایند منبع دیافراگمی به تدریج پر می شود و فشار آب مصرفی با پر شدن منبع دیافراگمی افزایش می یابد .

این فرایند از ایجاد ضربه ناگهانی به خط مصرفی جلوگیری می کند.

طریقه نصب منبع دیافراگمی در مسیر پمپ

[/su_column]

[su_column size=”1/2″ center=”no” class=””]

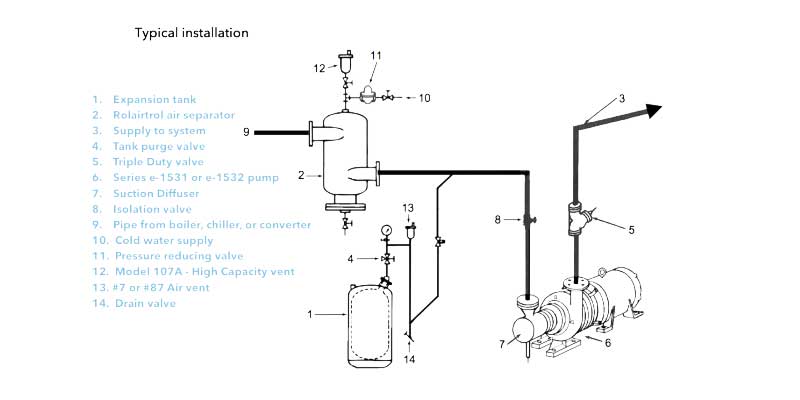

نصب منبع دیافراگمی همینطور می تواند قبل از پمپ انجام گیرد.

در این صورت باز هم به صورت یک سه راهی قبل از پمپ انجام می گیرد که طریق انجام آن در شکل زیر آمده است.

در واقع زمانی از این سیستم استفاده می کنیم که قصد داریم یک فشار حداقل پشت پمپ باشد که از خشک کارکردن آن جلوگیری کند.

این کار همچنین مانع از بروز ضربه به پمپ شده و از خالی شدن فشار قبل از پمپ و خاموش و روشن شدن آن جلوگیری میکند.

طریقه نصب منبع دیافراگمی در مسیر پمپ

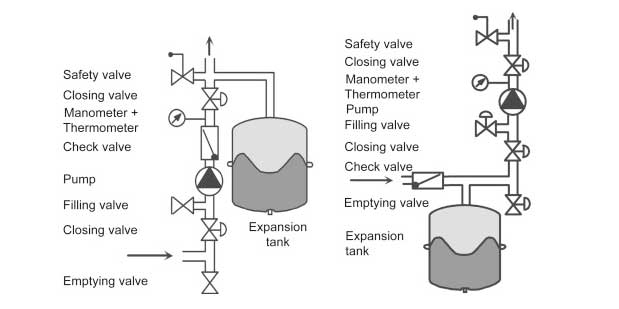

به طور کلی برای نصب پمپ چه قبل و چه بعد از پمپ می توانید از نقشه زیر استفاده کنید.

طریقه نصب منبع دیافراگمی در مسیر پمپ

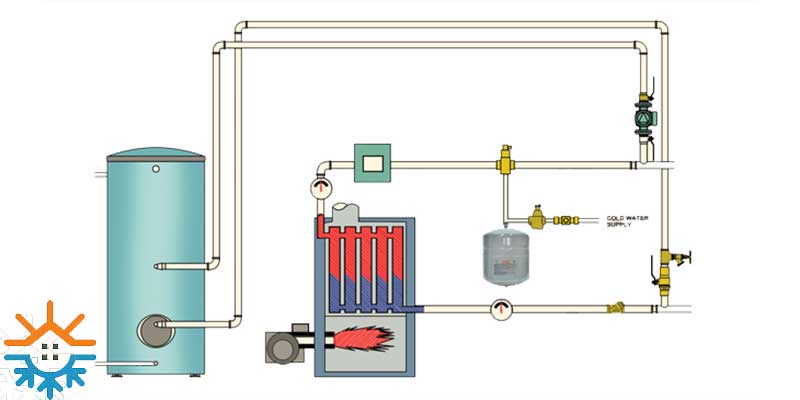

نصب منبع دیافراگمی برای دیگ

از منبع دیافراگمی می توان به عنوان منبع انبساط و جایگزین منبع انبساط باز استفاده کرد.

در این حالت منبع باید مطابق با ظرفیت دیگ انتخاب و نصب شود.

محل نصب منبع دیافراگمی در مسیر دیگ بعد از خروجی دیگ است و با یک سه راهی به آن متصل می شود.

منبع انبساط دیافراگمی در سیستم بسته وظیفه تامین بالانس هنگام تبخیر یا انبساط و انقباض آب را دارد.

نحوه نصب این منبع در تصویر زیر قابل مشاهده است.

طریقه نصب منبع دیافراگمی در مسیر دیگ منبع دیافراگمی تحت فشار

تجهیزستان فروش منبع انبساط دیافراگمی
