دیگ چدنی شوفاژ کار مدل سوپر ۴۰۰

ویژگی‌های محصول
  • ظرفیت حرارتی بر حسب تعداد پره: 5 پره 118,700 کیلوکالری بر ساعت, 6 پره 146,200 کیلوکالری بر ساعت, 7 پره 174,500 کیلوکالری بر ساعت, 8 پره 202,100 کیلوکالری بر ساعت, 9 پره 229,600 کیلوکالری بر ساعت, 10 پره 258,000 کیلوکالری بر ساعت, 11 پره 285,500 کیلوکالری بر ساعت, 12 پره 313,800 کیلوکالری بر ساعت
فروشنده: حمیدرضا آذرشبویژه
بازگشت
حمیدرضا آذرشبویژه
(عضویت: ۱۴۰۰-۰۸-۰۵)
24.6% رضایت از کالا (132 نفر)
کاملا راضی
48%
راضی
2%
نظری ندارم
48%
ناراضی
1%
کاملا ناراضی
2%

10%تومان26.724.000تومان24.050.000

پاک کردن

دیگ چدنی شوفاژ کار مدل سوپر 400 ، از جمله قویترین دیگهای ساخت شرکت صنعتی شوفاژ کار است. ویژگی های مختلف این نوع دیگ، باعث شده است که این دیگ جزو بهترین دیگهای شناخته شده در بین مشتریان باشد . این دیگ ، انتخابی مطمئن و کارا، جهت گرمایش مرکزی ساختمان ها و تولید آب گرم بهداشتی است. دیگهای چدنی شوفاژ کارمدل سوپر400، با سیستم‌های مدیریت انرژی ساختمان (BMS) سازگار است. همچنین به راحتی قابل هم‌بندی باسیستم‌های انرژی خورشیدی هستند.

توضیحات

دیگ چدنی شوفاژ کار مدل سوپر ۴۰۰

دیگ چدنی شوفاژ کار مدل سوپر ۴۰۰ ، از جمله قویترین دیگهای ساخت شرکت صنعتی شوفاژ کار است. ویژگی های مختلف این نوع دیگ، باعث شده است که این دیگ جزو بهترین دیگهای شناخته شده در بین مشتریان باشد که به شرح ذیل به آن اشاره شده است. در ادامه به بررسی ویژگی های دیگ چدنی شوفاژ کار مدل سوپر ۴۰۰ میپردازیم.

حمل و نقل دیگ چدنی

دیگ چدنی شوفاژ کار مدل سوپر۴۰۰ ، به راحتی به صورت پره ای قابل حمل توسط دو نفر است. در ساختمان هایی که مرکز تولید انرژی گرمایشی در زیر زمین واقع شده، این امکان را به ساکنین میدهد که دیگ ها را پس از اتمام عملیات ساختمانی به موتورخانه منتقل کنند. با توجه به قابلیت مذکور، تعمیرات دوره‌ای یا تعویض در اثر عوامل احتمالی بدون دغدغه است.

موارد مصرفی و کاربردی دیگ

دیگ چدنی سوپر ۴۰۰ شوفاژ کار، انتخابی مطمئن و کارا، جهت گرمایش مرکزی ساختمان ها و تولید آب گرم بهداشتی است. دیگهای چدنی شوفاژ کارمدل سوپر۴۰۰، با سیستم‌های مدیریت انرژی ساختمان (BMS) سازگار است. همچنین به راحتی قابل هم‌بندی با سیستم‌های انرژی خورشیدی هستند.

نحوه عملکرد دیگ چدنی

این دیگ، در موتورخانه‌های حرارتی جهت تولید گرمایش فضا و گرمایش آب گرم استفاده می‌شود. همچنین تغذیه حرارت به ژنراتور چیلرهای تک اثره آب گرم فعالیت مینماید.

بدیهی است که نصب چند دستگاه دیگ سوپر ۴۰۰، می تواند متراژ مورد بهره برداری را، با توجه به تعداد دیگ نصب شده، افزایش دهد. همچنین ایده نصب چند دستگاه دیگ، خود از اصول بهینه سازی انرژی است و همواره سوخت کمتری نسبت به یک دیگ بزرگ مصرف می کند.



مدل دیگ واحد S400-5 S400-6 S400-7 S400-8 S400-9 S400-10 S400-11 S400-12
تعداد پره دیگ Pcs ۵ ۶ ۷ ۸ ۹ ۱۰ ۱۱ ۱۲
ظرفیت حرارتی kW ۱۳۸ ۱۷۰ ۲۰۳ ۲۳۵ ۲۶۷ ۳۰۰ ۳۳۲ ۳۶۵
kCal/hr ۱۱۸۷۰۰ ۱۴۶۲۰۰ ۱۷۴۵۰۰ ۲۰۲۱۰۰ ۲۲۹۶۰۰ ۲۵۸۰۰۰ ۲۸۵۵۰۰ ۳۱۳۸۰۰
Btu/hr ۴۷۱۰۰۰ ۵۸۰۰۰۰ ۶۹۳۰۰۰ ۸۰۲۰۰۰ ۹۱۱۰۰۰ ۱۰۲۴۰۰۰ ۱۱۳۳۰۰۰ ۱۲۴۵۰۰۰
حجم آب گیری دیگ lit ۵۵٫۲ ۶۵٫۹ ۷۶٫۵ ۸۷٫۱ ۹۷٫۸ ۱۰۸٫۴ ۱۱۹ ۱۲۹٫۷
قطر دهانه دودکش دیگ mm ۳۰۷ ۳۰۷
حجم محفظه احتراق m3 ۰٫۰۶۶۳ ۰٫۲۹۹۷ ۰٫۰۷۹۱ ۰٫۰۹۱۹ ۰٫۱۱۷۵ ۰٫۱۳۰۳ ۰٫۱۴۳۱ ۰٫۱۵۵۹
سایز اتصالات ورود و خروج DN(“) ۲٫۵
قطر دهانه مشعل گیر mm ۱۲۷ ۱۲۷
طول دیگ mm ۹۱۸ ۱۰۳۵ ۱۱۵۲ ۱۲۶۹ ۱۳۸۶ ۱۵۰۳ ۱۶۲۰ ۱۷۳۷
عرض و ارتفاع دیگ mm ۷۷۴×۶۳۰
وزن خالص دیگ kgr ۳۷۰ ۴۲۷ ۴۸۱ ۵۳۵ ۵۹۷ ۶۵۱ ۷۰۹ ۷۶۵
حداکثر دمای کاری مجاز درجه سانتی گراد ۱۰۵ درجه سانتیگراد
حداکثر فشار کاری مجاز bar ۴ بار
نوع سوخت گازی گاز طبیعی (گاز شهری)
نوع سوخت مایع گازوئیل

جنس دیگ

از آلیاژ چدن آتش خوار است که علاوه بر داشتن انتقال حرارت مناسب، مقاومت مکانیکی بسیار بالایی دارد در برابر اکسید شدن و عوامل شیمیایی تاثیر گذار. آلیاژ چدن در برابر محیطی مانند رطوبت محیط و مقاومت در برابر میعانات حاصل از احتراق بسیار مناسب است و می توان گفت دیگ های آب گرم شرکت صنعتی شوفاژ کار میتوانند به نسلهای بعدی یک خانواده، سرویس مناسب و کارا ارائه دهند.

مقاومت بدنه و فشار کار دیگ چدنی شوفاژ کار مدل سوپر ۴۰۰

مقاومت بدنه به گونه ای است که تا فشار ۴ بار را تحمل می کند که یعنی این مدل دیگ برای ساختمانهایی با ارتفاع ۱۳ طبقه (۴۰ متر) قابل استفاده خواهد بود.

سرویسهای دوره ای

بهتر است دیگهای توربو شرکت صنعتی شوفاژ کار، جهت زدودن ضایعات احتراق از ناحیه کانالهای دود، مورد بازدید سالانه قرار گیرند. رسوبات موجود در بدنه کانال آب که در اثر تبخیر، در منابع انبساط باز دو لوله ای ایجاد میشوند، عایقی در روند انتقال حرارت به وجود می آورند. این باعث افزایش مصرف سوخت از حالت متعارف است. قطعات بویلر به گونه ای طراحی شده اند که در بهترین حالت، جهت زدودن ضایعات احتراق و رسوبات کانالهای آب قرار گرفته و این مهم در کمترین زمان و با ضریب اطمینان مناسب از پاک شدن ضحیح، مورد پاکسازی انجام گیرد.

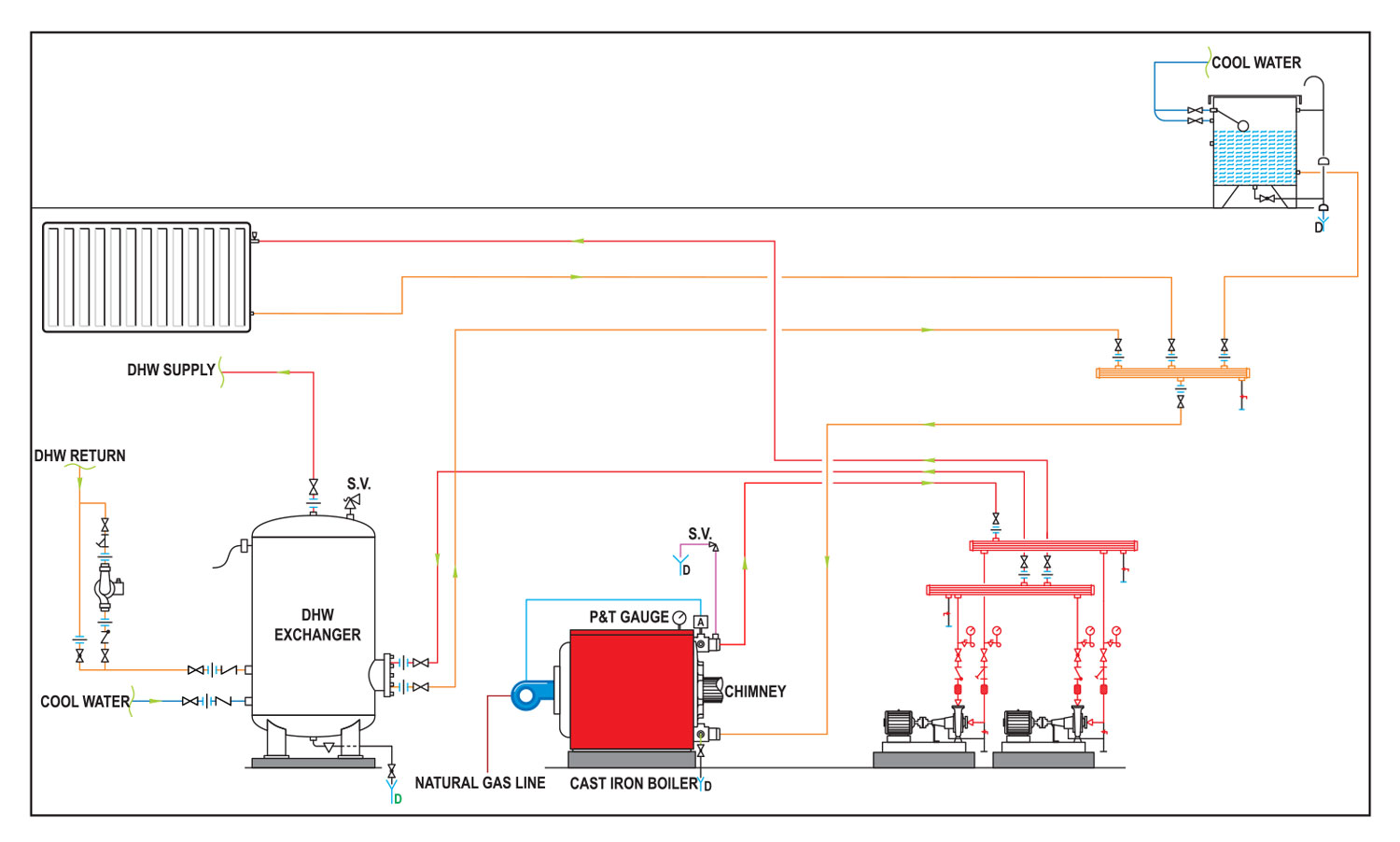

نحوه نصب دیگ شوفاژ کار در موتورخانه

نحوه نصب دیگ شوفاژ کار در موتورخانه

گواهینامه های استاندارد و مدت گارانتی دیگ چدنی شوفاژ کار سوپر ۴۰۰

دیگ های چدنی سوپر ۴۰۰ شرکت صنعتی شوفاژ کار دارای استانداردهای اجباری ۴۴۷۲ و ۴۴۷۳ و همچنین گواهی نامه مدیریت کیفیت ISO9001:2008 از کمپانی SGS سوئد هستند. کارکرد این دیگ ها به مدت ۱۰ سال از طرف شرکت گارانتی میشود و این ضمانت نامه ، در صورت نصب صحیح بی قید و شرط بوده و پره های صدمه دیده تعویض می‌شود.

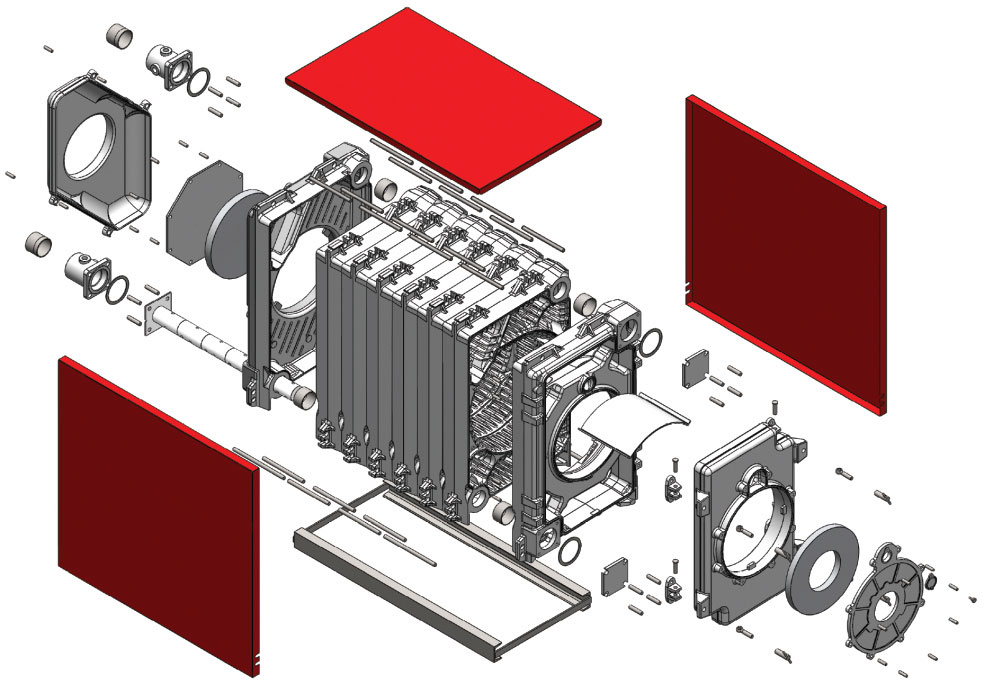

طراحی دیگهای دیگ چدنی شوفاژ کار مدل Super400

  • حداکثر انتقال حرارت در روند احتراق به دلیل گذر شعله و دود از سه پاس حقیقی
  • طراحی پره عقب سوپر ۴۰۰ ، از نوع wetback (خنک شدن با آب گردش)
  • ایجاد گردش آب برابر در کلیه پره ها و جلوگیری از اختلاف دما در نقاط مختلف دیگ به واسطه وجود لوله آب پخش کن در دیگ
  • امکان تعبیه نخ سوز (یا خمیر درزگیری) در فضای بین پره ها جهت دود بندی دیگ
  • وجود فین های متعدد در سطوح داخلی محفظه احتراق و پاس ها جهت افزایش چشمگیر سطوح حرارتی نسبت به دیگ های یکپارچه
  • تضرس سطوح داخلی کانال آب دیگ و افزایش شدید سطح حرارتی
  • قطر و عمق مناسب محفظه احتراق در مقایسه با دیگهای یکپارچه
  • ایزولاسیون کامل روپوش جهت به حداقل رساندن روند اتلاف حرارت از بدنه دیگ

۱٫آیا پره های دیگ قابل تعمیر و جایگزینی هستند ؟ در پاسخ به این سوال باید گفت که پره های دیگ قابل تعویض بوده اما گاهی اوقات دیگ های استفاده شده بسیار قدیمی بوده و عوض کردن دیگ به صرفه تر خواهد بود. زیرا علاوه بر داشتن یک دیگ نو ، گارانتی نیز شامل محصول خواهد شد.

۲٫چگونه میتوان ظرفیت یک دیگ را محاسبه کرد؟ ظرفیت دیگ را میتوان  با توجه به جدول و فرمولی که در ادامه قرار داده شده است ، محاسبه کرد.

ظرفیت دیگ=(حجم تهویه +حجم استخر +حجم آبگرم مصرفی) *(ظرفیت حرارتی )+۲۰درصد ضریب اطمینان

معمولی سرد خیلی سرد
فضای تهویه شده ۵۰kcal/h.m3 ۸۵kcal/h.m3 ۸۰kcal/h.m3
استخر ۶۰۰kcal/h.m3 ۸۰۰kcal/h.m3 ۱۰۰۰kcal/h.m3
آب گرم مصرفی به ازای هر لیتر ۸۰kcal/h.m3
